Scwertfall erneuten

[Surfdj]

Hallo Segelfreunde,
Hat einer von euch eine Abbildung wie die Schwertfall an das Schwert befestigt ist?
Ich lese etwas von einem M5 Buchse. Dan ist in das Schwert ein Loch.
Wie sieht das Ende der Schwertfall aus?
Vielen Dank John

[Tony]

Hilft dir das?

[Surfdj]

Danke für dein Antwort. Ist mit bekannt. Ich suche nach die Bevestigung der Hulsenmutter an das Schwert und wie sieht das Ende der Schwertfall aus . Ist das ein Auge oder......

[TomTom2710]

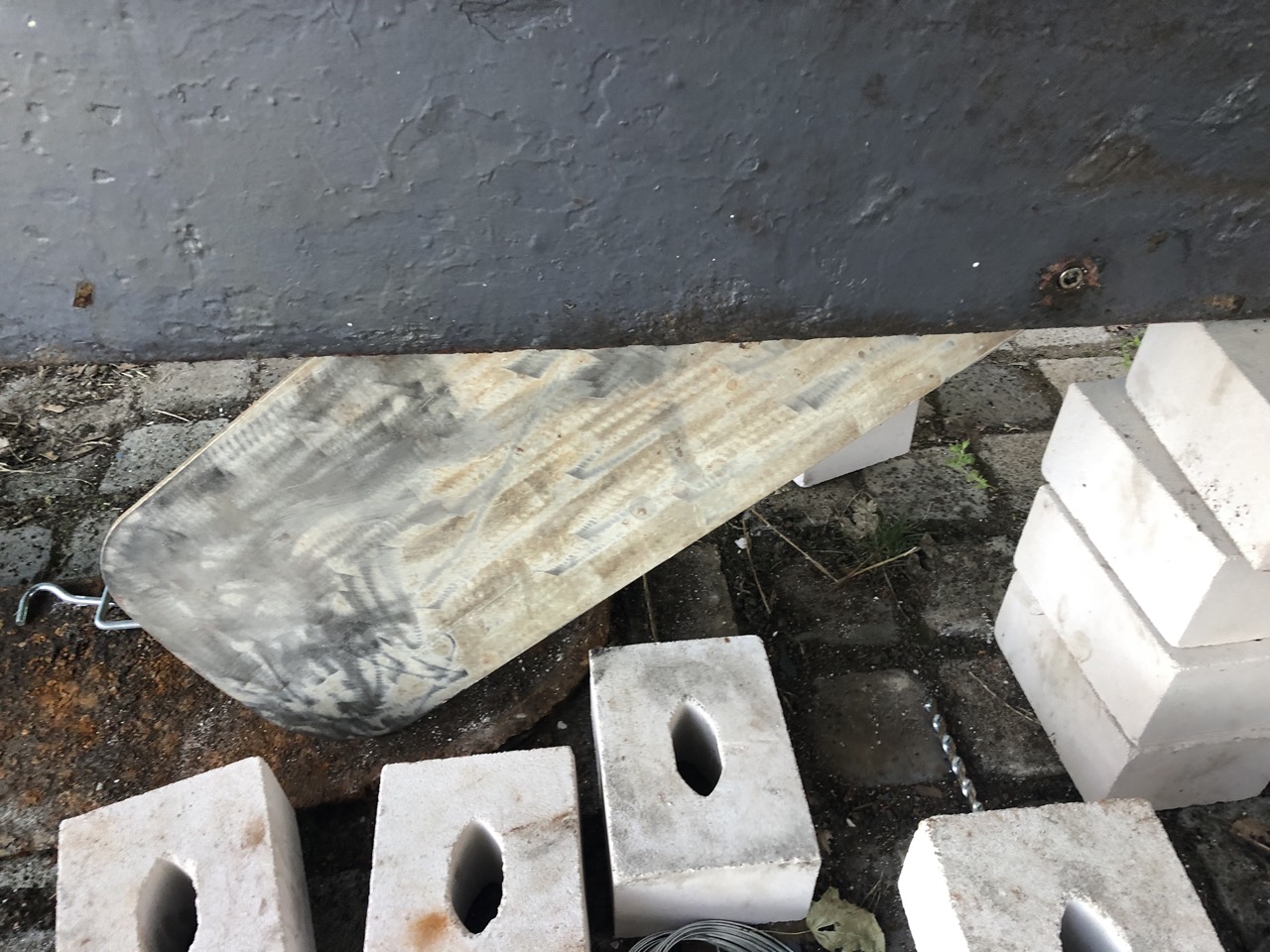

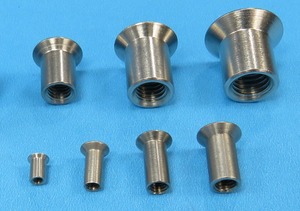

Wenn ich mich richtig erinnere, dann endet das Schwertfall auf der Schwertseite in einem Auge (Drahtschlaufe mit Presshülse). Das Schwert hat auf der Oberseite so eine Art Schlitz in dem der Draht verläuft und in den man das Drahtauge schiebt. Die Hülsenmutter wird dann durch das Schwert und durch das Drahtauge geschraubt, kann man sich so ähnlich wie den Bolzen in der Gabel eines Wantenspanners vorstellen.
Bei Marina-Team kann man das auch als Zeichnung/Abbildung sehen.

[Surfdj]

Super, vielen Dank ToTom2710 Dieses Antwort brauchte ich.
Ist das Drahtseil mit Gabelende irgendwo angefertigt zu kaufen, und ebenso die Hülsenmutter?

[TomTom2710]

Google mal nach dem Händler "Marina-Team" und suche dort für die Varianta 65 unter der Kategorie "Rumpf und Kiel", da gibt es das Schwertfall und die Hülsenmutter zu kaufen - zu sportlichen Preisen allerdings...

[kosarsegler]

Hallo Tom,

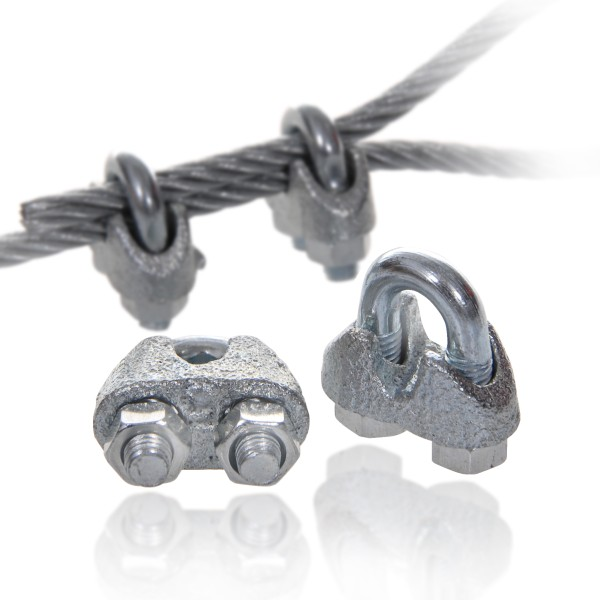

das Schwertfall als Ersatzteil ist nur ein 4 o. 5 mm Dratseil, an dessen einem Ende eine Öse (ohne Kausch!) ist. Das andere Ende ist nur glatt abgeschnitten. Es wird von unten in das Röhrchen eingefädelt. Oben wird dann mit Dratseilklemmen eine Öse gebildet, in der die Blöcke zum Hochziehen befestigt sind.
Wenn du also jemanden findest, der diese Pressungen ausführt kannst Du das Teil für kleines Geld bekommen.

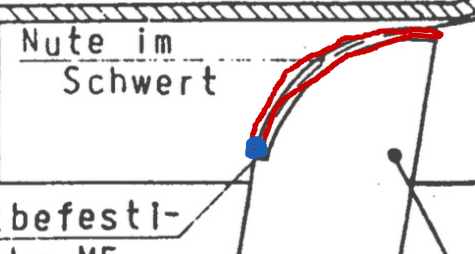

Auf das Schwert sind von beiden Seiten 1/4 Kreisförmige Blechstreifen (rot in meinem Bildchen) so aufgeschweißt, daß sie über die Kante überstehen. In diesem Schlitz wird das Dratseil geführt. Am Ende ist ein Loch durch die zwei Bleche gebohrt (blau im Bildchen). Hier wird mit der Hülsenmutter das Schwertfall befestigt. Also Blech / Öse des Schwertfalls / Blech.
Ein mögliches Vorgehen beim Austausch:

• obere Öse vom Schwertfall abschneiden

• eine kräftige Hilfsleine (z.B. "Dynama one") am Dratseil befestigen

• Schwertfall und Hilfsleine nach unten durchziehen

• neues Schwertfall nach Muster des alten + Zugabe für das obere Auge anfertigen lassen.

• neues Schwertfall mit Hilfsleine einziehen

• obere Öse so anordnen, das die Klemmen an der Maststütze stoppen bevor das Schwert vorne im Kiel anschlägt.

(Wobei ich das nicht für so wichtig halte.
Wahrscheinlich muß man für die Arbeiten das Schwert demontieren. Laut Beschreibung (siehe Zeichnung) soll der Schwertbolzen von Backbord eingeschraubt sein.
Zum Beispiel die Werft im Fischereihafen in Den Over müsste das Fall anfertigen können. Vielleicht kannst Du einen Handel machen und nach dem Einziehen des Falls mit dem Boot hinfahren, so daß die obere Öse auch mit einer Presshülse gefertigt wird. Hülsen für kleine Durchmesser können auch mit einer Zange gepresst werden.
Der Deutsche Versandhändler "SVB.de" kann sicher auch das Dratseil mit der einseitigen Öse liefern.
Gruß
Walter

[TomTom2710]

Bei meiner Varianta (ca. 1976 würde ich meinen) ist der Schwertbolzen (M12 Innensechskant) übrigens von der Steuerbordseite eingeschraubt. Bei der Varianta gibt es echt alles, daher wohl der Name...
