Scwertfall erneuten

[Surfdj]

Hallo Segelfreunde,
Hat einer von euch eine Abbildung wie die Schwertfall an das Schwert befestigt ist?
Ich lese etwas von einem M5 Buchse. Dan ist in das Schwert ein Loch.
Wie sieht das Ende der Schwertfall aus?
Vielen Dank John

[Tony]

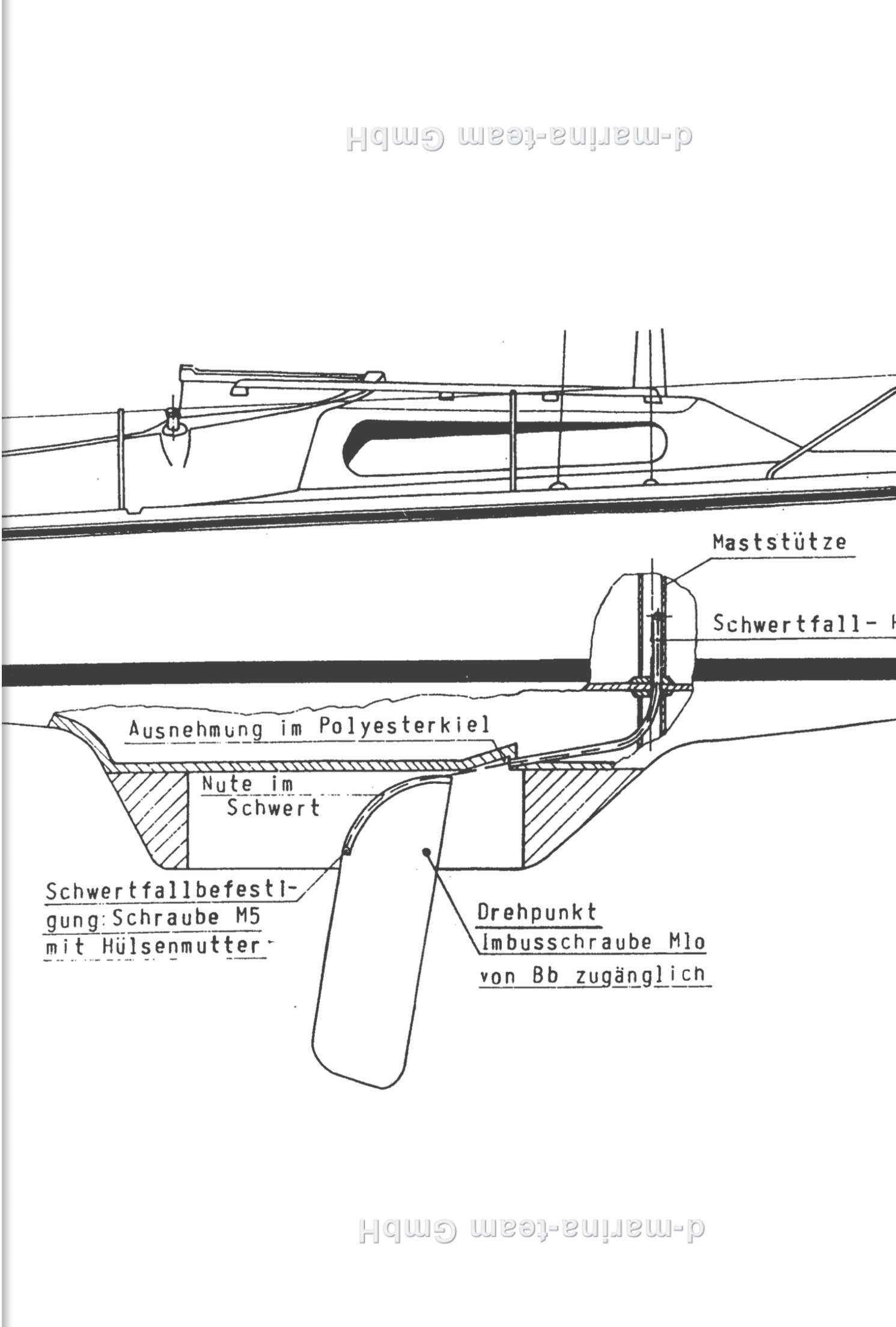

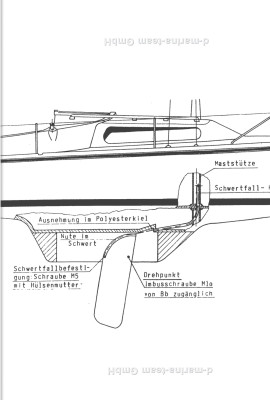

Hilft dir das?

[Surfdj]

Danke für dein Antwort. Ist mit bekannt. Ich suche nach die Bevestigung der Hulsenmutter an das Schwert und wie sieht das Ende der Schwertfall aus . Ist das ein Auge oder......

[TomTom2710]

Wenn ich mich richtig erinnere, dann endet das Schwertfall auf der Schwertseite in einem Auge (Drahtschlaufe mit Presshülse). Das Schwert hat auf der Oberseite so eine Art Schlitz in dem der Draht verläuft und in den man das Drahtauge schiebt. Die Hülsenmutter wird dann durch das Schwert und durch das Drahtauge geschraubt, kann man sich so ähnlich wie den Bolzen in der Gabel eines Wantenspanners vorstellen.
Bei Marina-Team kann man das auch als Zeichnung/Abbildung sehen.

[Surfdj]

Super, vielen Dank ToTom2710 Dieses Antwort brauchte ich.
Ist das Drahtseil mit Gabelende irgendwo angefertigt zu kaufen, und ebenso die Hülsenmutter?

[TomTom2710]

Google mal nach dem Händler "Marina-Team" und suche dort für die Varianta 65 unter der Kategorie "Rumpf und Kiel", da gibt es das Schwertfall und die Hülsenmutter zu kaufen - zu sportlichen Preisen allerdings...
