Abmessung Schwertbolzen und Messinghülse Varianta 65

[BalticStar]

Hallo Zusammen,

ich würde mich sehr freuen, wenn mir jemand die Abmessungen vom Schwertbolzen und der Messinghülse mitteilen könnte.

Danke und liebe Grüße



Jürgen

[BalticStar]

Hat keiner die Maße?
Es würde mir sehr helfen.
Danke

[christophk]

Hallo Jürgen,
D-Marina Team zeigt einen Innendurchmesser von 13 mm für die Hülse und eine Länger der Schraube von 18,5mm

https://marina-team.de/pdf/17330.pdf
https://marina-team.de/pdf/12071.pdf

Das sind leider nicht die vollständigen Maße, aber vielleicht hilft dir das schonmal weiter.

Grüße
Christoph

[BalticStar]

Hallo Christoph, vielen lieben Dank.
Mittlerweile habe ich zumindest den Schwertbolzen wiedergefunden
und stelle hier gleich mal die Maße ein,
falls die mal jemand benötigt.

[BalticStar]

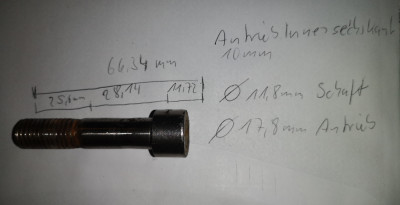

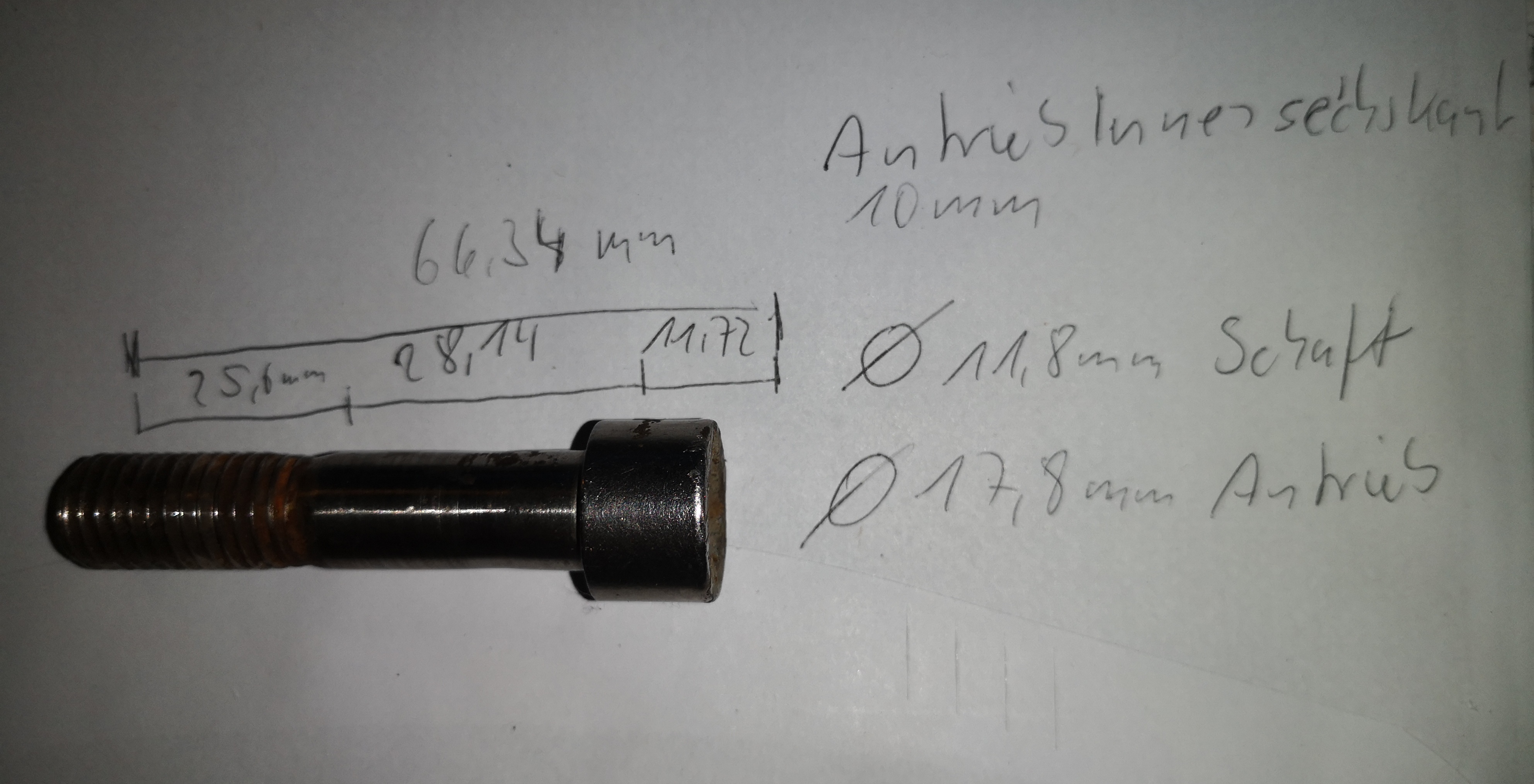

Abmessungen für Schwertbolzen
