Fragen zu Maßen

[Vari-Phil]

Moin Moin,

kann mir bitte jemand auf die Schnelle mit dem Lochabstand unserer Wantenpüttinge weiterhelfen.
Ich bin hier gerade auf Arbeit und könnte mir eben passende Gegenplatten fertigen.

Vielen Dank
Phil

[Claudia]

Ja das ist kann ich, habe hier noch einen Pütting liegen, weil ich genau dasselbe auch machen wollte.
Leider sind die original püttinge zu kurz um eine Verstärkung Unterdeck anzubringen.
Ich suche daher noch 4 mit einem längeren Gewinde in denselben Maßen wie Original.

Abstand Mitte Bohrung ist 40,6 mm.
Ich wäre sehr interessiert an deiner Lösung.

[Grisu]

ich würde ein Edelstahl U-Profil nehmen, Öffnung nach unten.

[Vari-Phil]

Super, danke Euch!

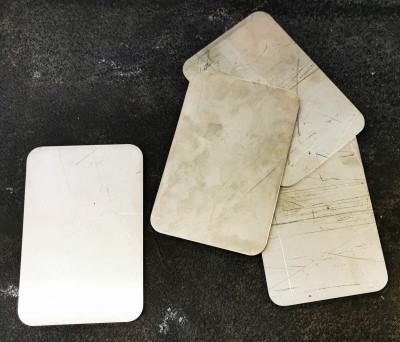

Aktuell habe ich 4 Bleche aus 3mm starkem V2A geschnitten:
80mm x 120mm mit 10mm Radius

Verstärkungsbleche

Die Idee mit dem U-Profil finde ich klasse!
Ich werde mir die Bleche dementsprechend noch biegen!
Hast du dazu Vorschläge mit Maßen, Gert?

Danke und viele Grüße
Phil

[Claudia]

Dann aber über die beiden Püttlinge jeder Seite.

Selbst bei einem Edelstahlprofil meine ich nicht genug Windungen übrig zu haben.

[Vari-Phil]

Meinst du die sind zu groß geworden?

[Grisu]

wenn du von den 80 links und rechts je 25-30mm hochbiegst, so dass du mit der nuss noch dazwischen kommst, ist das ok. bei 3mm Materialstärke sind die Gewinde der Original Püttings dicke lang genug.
woanders haben wir schon mal darüber diskutiert.
ich bin nicht der Meinung, dass es irgendwas bringt, die Verstärkung über beide Püttinge zu ziehen. Erstens ist der Zug der Unterwanten eher gering, zweitens genügen Scheiben 60x40 auch.
Nur wenn man den Mast so biegen will, wie Dehler sich das nie gedacht hat, muss man mehr machen.
Dann würde das Deck aber eher neben dem Pütting reissen, übertriebene Verstärkung in Längsrichtung bringt nichts.
Dann schon eher noch mal am die Maststütze denken!

[Claudia]

Über beide ist für mich eher eine optische Frage.
Sieht etwas ordentlicher aus.

[Vari-Phil]

Im Optimalfall sieht man die gar nicht mehr.
Wenn ich meine Bleche zu U-Profilen biege, werde ich einen Schänkel länger lassen, als den anderen.
Das werden super Anschraubpunkte für kleine Extras.... Schwalbennest etc...
Viele Grüße
Phil

PS. Ich hab schon überlegt jeweils einen VA Streifen stehend aufzulasern, statt des Biegens der Bleche.

[Vari-Phil]

Über beide ist für mich eher eine optische Frage.
Sieht etwas ordentlicher aus.

Das würde mir tatsächlich auch besser gefallen!

[Vari-Phil]

Abstand Mitte Bohrung ist 40,6 mm.

Moin Moin, waren das schon M8 Gewinde, oder nur M6?
Viele Grüße
Phil

[Claudia]

M6 materialstärke 8mm
Länge unter der Platte ist 32 mm
Habe mein boot aber nicht hier um zu messen wieviel Gewinde noch frei ist für das Blech. Ich meine zu erinnern, dass die Mutter bündig ist.

[Grisu]

das hatte ich schon mal eingestellt. ganz rechts die Original Scheibchen.
M8, nach meiner Erinnerung

[Grisu]

definitiv M8, die Gewinde stehen 5-6mm über. Kann natürlich je nach Stärke des Decks variieren.
Ich habe die Innenverkleidung an dieser Stelle entfernt, die trägt wohl um 3mm auf.
